我们日常使用的手机、电动车、储能电池，想要续航更长、充电更快、寿命更久，除了核心的锂元素，微观碳材料结构才是电池性能突破的关键。而多孔碳，就是新一代锂电负极升级的核心基底材料。
图一 多孔碳的结构示意图
随着新能源汽车、消费电子以及半固态电池产业快速发展，锂离子电池对能量密度、循环寿命与快充性能的要求持续提高。传统商用石墨负极理论比容量仅 372 mAh/g，经过多年技术迭代，实际克容量已经接近物理上限，仅依靠石墨改性已经难以实现电池能量密度的大幅跃升，制约长续航动力电池、高端数码产品的进一步发展。硅的理论比容量可达 4200 mAh/g，约为石墨负极的 10 倍，嵌锂电位相对更高，能够缓解快充条件下析锂风险，是下一代高能量密度负极最具潜力的候选材料。
图二 硅碳负极材料的应用场景
（图片来源于网络公开资源，版权归原作者）
但硅基负极产业化面临突出瓶颈：硅在充放电嵌脱锂过程中体积膨胀最高可达 300%，巨大的体积应力会造成硅颗粒粉化、导电网络断裂，同时引发 SEI 膜反复破裂—重建，持续消耗电解液，造成电池循环快速衰减、首效偏低等问题，限制纯硅负极直接应用于锂电体系。机械复合、硅氧（SiOₓ）等传统改性路线虽可一定程度缓解膨胀，但存在包覆不均匀、首效低，需要预锂化补偿不可逆容量，综合成本高等短板，难以满足大规模量产需求。

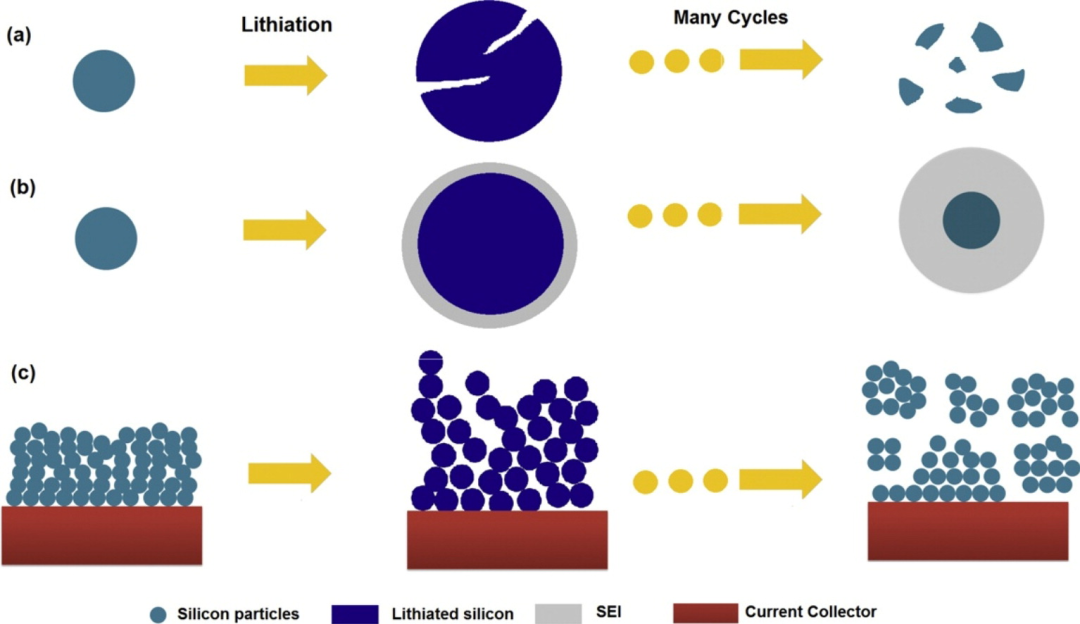

图三 硅碳负极的嵌锂膨胀示意图
化学气相沉积（CVD）工艺为硅碳负极的开发提供全新技术路径。CVD 工艺通过硅烷气源在多孔碳骨架内部实现纳米硅原位沉积，硅颗粒均匀镶嵌于碳基体孔隙中，孔隙结构可以为硅的体积形变提供缓冲空间，配合外层碳包覆构建连续导电网络，相比物理混合工艺，包覆均匀性更好，可有效抑制颗粒粉化，兼顾高比容量、较低膨胀率与较高首次库伦效率。

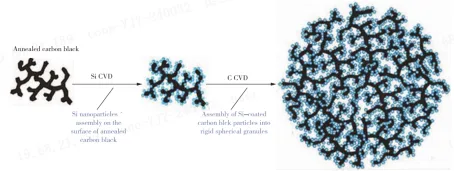

图四 CVD法制作硅碳负极材料的示意图
多孔碳，一种布满纳米级孔道的碳材料。微孔、介孔、大孔协同搭建三维导电网络，高比表面积带来海量储锂活性位点，发达孔隙给电解液充足浸润空间，缩短锂离子迁移距离。这些密密麻麻的纳米孔洞，拥有三大核心优势。 第一，加速锂离子穿梭，让电解液快速渗透电极内部，大幅提升快充能力，解决电池充电慢、极化大的问题。 第二，柔性缓冲体积膨胀，尤其适配高容量硅碳材料，有效缓解硅充放电过程的巨大形变，避免电极粉化脱落，大幅延长电池循环寿命。 第三，超大比表面积提供充足储锂活性位点，提升电池容量，同时构建连续导电网络，降低内阻、提升电池稳定性。

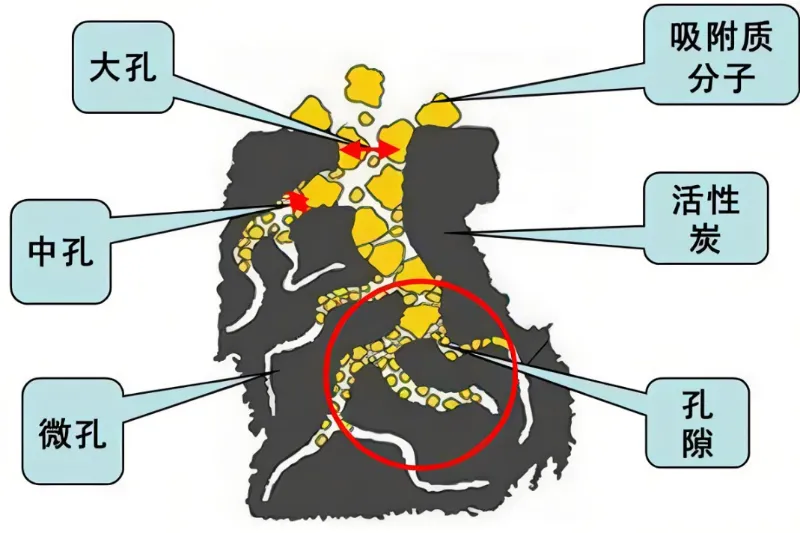

图五 多孔碳内部孔结构的示意图
优质多孔碳可以精准调控孔径、缺陷、含氧量和孔道结构，兼顾高首效、高动力学与结构稳定性。看似普通的黑色粉末，却是新能源材料的微观基石。细微孔洞，重塑储能极限，多孔碳正在默默推动锂电池向高容量、超快充、长寿命持续进阶。
